So kennzeichnet man Vorder-, Rück- und Oberseite bei Quarzitstücken

Post navigation
Kurze Zusammenfassung

Vorder-, Rück- und Oberseitenbeschriftungen auf Quarzitplatten sollten eine genehmigte Projektorientierung beschreiben, nicht eine angenommene Richtung. Zunächst ist die Blickreferenz sowie die Einbaulage festzulegen. Anschließend wird jede Flächenbeschriftung mit einer eindeutigen Stück-ID, der aktuellen Zeichnungsrevision, den sichtbaren Flächen, Orientierungsmarkierungen sowie – falls relevant – dem tatsächlichen Plattenlayout verknüpft. Diese Referenzen sind während der Fertigung, Qualitätskontrolle, Verpackung und Übergabe konsequent beizubehalten, damit ein korrekt gefertigtes Teil nicht versehentlich gedreht, gespiegelt, rotiert oder in falscher Ausrichtung montiert wird.

Ein gefertigtes Quarzitteil wird im Werk fotografiert und gekennzeichnet:

VORDERSEITE

Das klingt klar – bis jemand fragt:

Vorderseite, betrachtet von wo aus?

Für eine Kücheninsel kann “Vorderseite” die Sitzseite, die Arbeitsseite oder schlicht die Seite sein, die derjenige gegenüberliegt, der die Zeichnung erstellt hat.

Bei einem Wandpaneel ist “Oberseite” nach der Montage offensichtlich, während das Paneel im Werk waagerecht liegt jedoch weniger eindeutig.

Bei zwei spiegelbildlich angeordneten Waschtischrückwänden kann ein Teil dem anderen nahezu identisch erscheinen, bis es gedreht oder umgedreht wird.

Aus diesem Grund sollten die Flächenbeschriftungen von Quarzitstücken als Teil eines kontrollierten Orientierungssystems behandelt werden, statt als informelle Werksnotizen.

Beginnen Sie mit der Blickreferenz

Bevor Sie VORDERSEITE, RÜCKSEITE, LINKE SEITE, RECHTE SEITE oder OBERSEITE auf irgendeiner Zeichnung oder Komponente vermerken, definieren Sie die Projektreferenz.

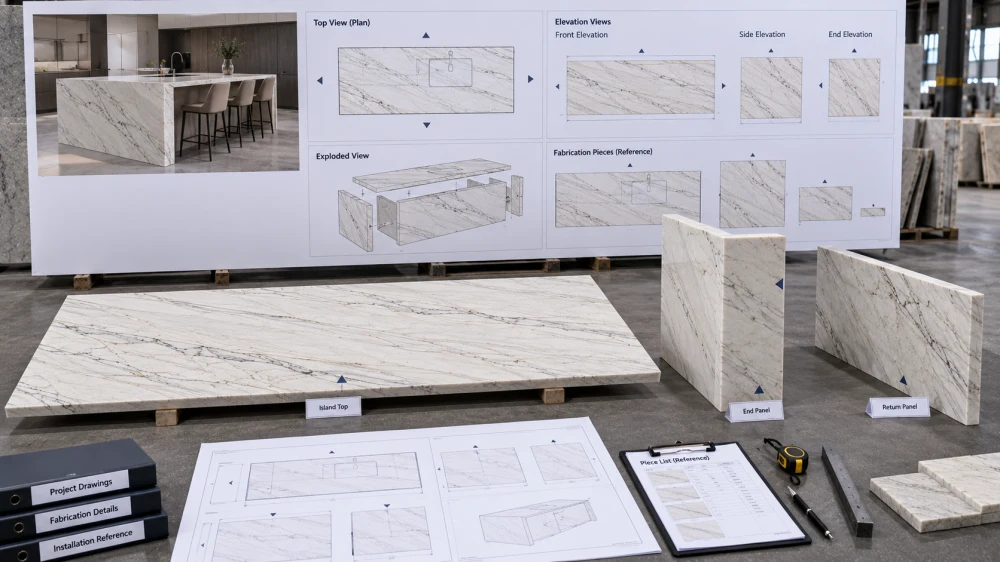

mont-blanc-quarzit-stück-blickrichtung-flächenbeschriftungen
mont-blanc-quarzit-stück-blickrichtung-flächenbeschriftungen

Zum Beispiel:

BLICKREFERENZ

Bereich: Kücheninsel

Referenzblick: Blick von der Essenseite auf die Insel

Vorderseite: Ess-/Sitzseite

Rückseite: Arbeitsseite

Oberseite: Fertige horizontale Arbeitsplatte

Zeichnungsüberarbeitung: Aktuelle genehmigte Projektrevision

Die Formulierung kann von Projekt zu Projekt variieren.

Entscheidend ist, dass VORDERSEITE im gesamten Zeichnungspaket und in den Produktionsunterlagen stets dieselbe Bedeutung hat.

Vorder-, Rück- und Oberseite sind keine universellen Steintermini

Es besteht kein Grund anzunehmen, dass jeder Architekt, Fertiger, Installateur, Lieferant oder Projektleiter diese Bezeichnungen exakt gleich interpretiert.

Ein Projekt kann stattdessen verwenden:

  • Raumseite / Wandseite;
  • Öffentliche Seite / Service-Seite;
  • Innen / Außen;
  • Fertige Seite / verborgene Seite;
  • Nord / Süd / Ost / West;
  • Oben / Unten;
  • Links / Rechts; oder
  • eine andere projektspezifische Orientierungskonvention.

Verwenden Sie jene Terminologie, die für die jeweilige Anwendung die geringste Mehrdeutigkeit aufweist.

Orientierungsregel

Gehen Sie niemals davon aus, dass das Wort VORDERSEITE selbsterklärend ist. Definieren Sie die Blickreferenz einmal und wenden Sie anschließend dieselbe Konvention auf Zeichnungen, Fertigungsprotokolle, QC-Fotos, Verpackungsetiketten und Übergabedaten an.

Geben Sie jedem wichtigen Teil eine stabile Stück-ID

Eine Flächenbeschriftung ohne Stück-ID kann sich vom Rest des Projekts entkoppeln.

Zum Beispiel:

OBERSEITE

ist weitaus weniger hilfreich als:

Stück I-01 — OBERFLÄCHE

Eine praktische Rückverfolgbarkeitskette lautet:

Plattenreferenz → Schnittposition → Stück-ID → Flächenorientierung → Fertigung → Qualitätskontrolle → Kiste → Montageort

Die gleiche Stück-ID sollte über alle relevanten Projektunterlagen hinweg erkennbar bleiben.

Die Baustelle’s Leitfaden für Quarzit‑Schneidepläne erklärt, warum tatsächliche Plattenreferenzen und IDs der fertigen Teile über die Schneide-, Qualitätskontroll-, Verpackungs- und Montageprozesse hinweg miteinander verbunden bleiben sollten.

Integrieren Sie eine Front‑Label‑Legende in die Werkzeichnung

Verlassen Sie das Werk nicht, um nach Beginn des Zuschneidens eine Legende zu erfinden.

Fügen Sie die Orientierungskonvention direkt in das kontrollierte Zeichnungspaket ein.

Markierung Projektbedeutung Was zu bestätigen ist
F Vorderseite gemäß definiertem Projektansichtswinkel Referenz‑Betrachtungsrichtung
B Rückseite gemäß definiertem Projektansichtswinkel Ob die Fläche sichtbar oder verdeckt ist
T Oberseite, wenn das Teil in seiner endgültig montierten Ausrichtung liegt Montierte Ausrichtung
VF Sichtbare/fertige Fläche, falls vom Projekt verwendet Welche Oberfläche freiliegt
Pfeil → Projektdefinierte Ausrichtung oder Steinbewegungsrichtung Genauer Pfeil‑Bedeutung in der Zeichnungslegende

Dies sind Beispiele, keine universellen Branchensymbole. Die genehmigte Projektlegende sollte deren Bedeutung festlegen.

Sichtbare Fläche und Vorderseite sind nicht immer dasselbe

Diese Unterscheidung ist wichtig.

Ein rechteckiges Wandpaneel kann haben:

  • eine sichtbare, fertige Fläche;
  • eine verdeckte Rückseite;
  • eine definierte Oberkante;
  • eine linke Kante; und
  • eine rechte Kante.

Die sichtbare Oberfläche als “Front” zu bezeichnen, kann gut funktionieren.

Betrachten Sie jedoch ein Wasserfall‑Paneel für eine Kücheninsel.

Seine Haupt‑sichtbare Oberfläche könnte die äußere vertikale Ebene sein, während “Front” sich auf die Sitzseite der gesamten Insel beziehen könnte.

Daher sollten bei komplexen Bauteilen separate Angaben verwendet werden für:

Montierte Ausrichtung + sichtbare Fläche + Richtung des Teils

anstatt jede Anforderung in das Wort FRONT zu zwängen.

Oberseite bedeutet montierte Oberseite, nicht die Position auf dem Fabrik‑Tisch

Ein vertikales Wandpaneel kann beim Zuschneiden flach liegen.

Ein Wasserfall‑Paneel kann horizontal gelagert werden.

Eine Spritzschutzplatte kann zur Kantenschleifung um 90 Grad gedreht werden.

Ihr TOP‑Label sollte weiterhin auf die vorgesehene montierte Ausrichtung verweisen.

Dies verhindert, dass die vorübergehende Fabrikposition die Projektbedeutung verändert.

Warum gespiegelte Teile separate IDs benötigen

Zwei Komponenten können identische Abmessungen aufweisen und dennoch nicht austauschbar sein.

Dies kommt häufig vor bei:

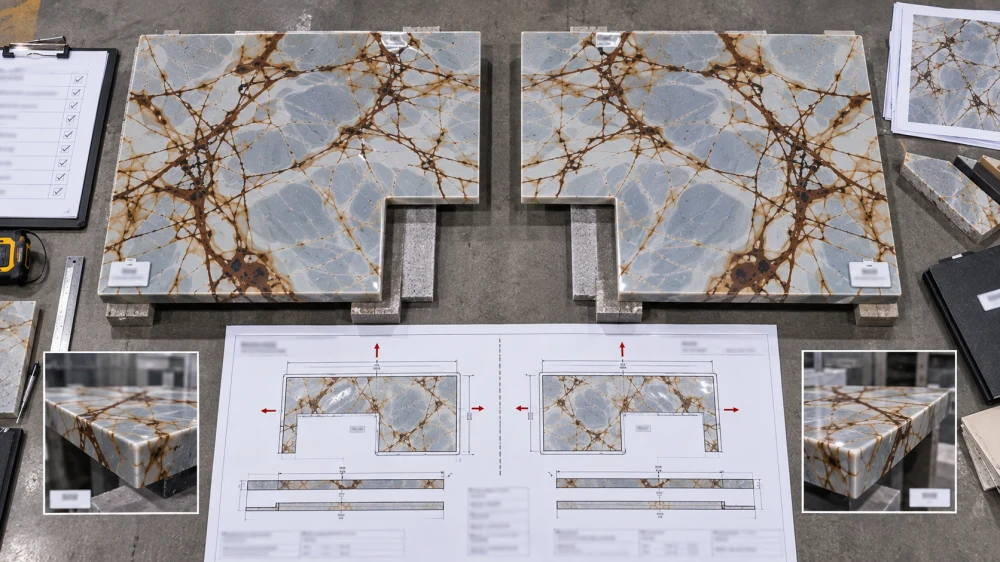

blau‑roma‑quarzit‑gespiegelten Teilen mit Orientierungs‑Labels
blau‑roma‑quarzit‑gespiegelten Teilen mit Orientierungs‑Labels
  • linken und rechten Waschtisch‑Rückseiten;
  • gepaarten Wasserfall‑Paneelen;
  • Kaminside‑Paneelen;
  • Treppenseiten‑Teilen;
  • Wandpaneel‑Rückseiten;
  • Rezeptionstresen‑Enden;
  • Säulenverkleidungen; und
  • andere symmetrische Baugruppen.

Wenn zwei gespiegelte Teile beide gekennzeichnet sind:

600 × 900 Quarzit-Paneel

die Abmessungen geben der Fabrik nicht an, welches links und welches rechts ist.

Verwenden Sie stattdessen eindeutige Bezeichnungen wie:

V-L01 Und V-R01

oder ein anderes projektspezifisches System.

Erstellen Sie kein gespiegeltes Teil, indem Sie die Steinoberfläche umdrehen.

Dies ist eine entscheidende Kontrolle bei Naturstein.

Angenommen, zwei Wasserfallplatten haben eine spiegelbildliche Geometrie.

Die Fabrik sollte nicht davon ausgehen, dass das zweite Paneel einfach durch Umkehren der ersten Schnittanweisung hergestellt werden kann.

Das könnte sich ändern:

  • welche Plattenoberfläche sichtbar bleibt;
  • die Steinbewegung;
  • das Verhältnis zur Inselplatte;
  • die Kantenbearbeitung;
  • die Gehrungsrichtung;
  • die Ausrichtung der fertigen Seite; und
  • das endgültige visuelle Verhältnis zwischen den Teilen.
SPIEGELKONTROLLE

Teil-ID → Links-/Rechtsposition

Installierte Vorderseite → Bestätigung

Installierte Oberseite → Bestätigung

Sichtbare Oberfläche → Bestätigung

Fertige Kanten → Bestätigung

Adern-/Bewegungsrichtung → Bestätigung, wo relevant

Schnittposition → Genehmigung auf der tatsächlichen Platte, wenn visuell wichtig

Oberflächenkennzeichnungen und Aderrichtung lösen unterschiedliche Probleme

Eine OBERSEITEN-Kennzeichnung zeigt dem Team, welche Kante oder Richtung nach der Installation oben liegen soll.

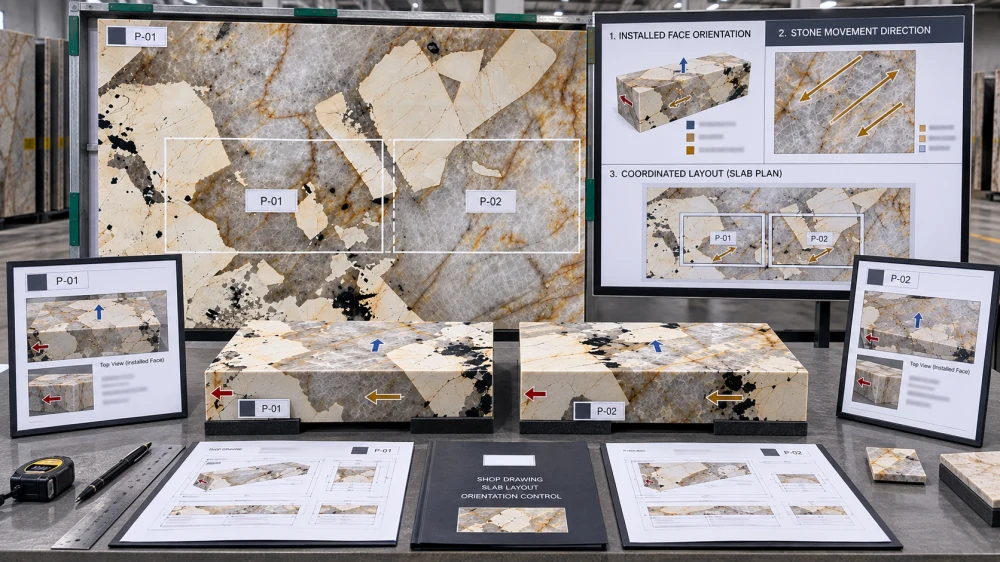

patagonia-quarzit-oberflächenorientierung-aderrichtung-skizze
patagonia-quarzit-oberflächenorientierung-aderrichtung-skizze

Ein Pfeil zur Aderrichtung vermittelt eine projektspezifische visuelle oder räumliche Absicht.

Sie stehen in Zusammenhang, sind jedoch keine Substitute.

Zum Beispiel kann ein Wandpaneel mit der korrekten OBERSEITEN-Ausrichtung installiert werden, während seine vorgesehene Steinbewegung noch umgekehrt ist.

Der Quarzit-Aderrichtungssymbole führen an erklärt, warum Richtungspfeile an Teil-IDs, sichtbare Oberflächen, Fugen, tatsächliche Plattenlayouts und eine definierte Zeichnungslegende gebunden sein sollten.

Zeigen Sie Oberflächenkennzeichnungen im tatsächlichen Plattenlayout

Für visuell sensible Teile reicht die Werkzeichnung allein nicht aus.

Sobald die tatsächlichen Quarzitplatten ausgewählt sind, übertragen Sie die wichtigen Orientierungsinformationen in die Überprüfung des Plattenlayouts.

Eine nützliche Beziehung lautet:

Plattennummer → Teil-ID → Sichtbare Oberfläche → Obere Richtung → Aderrichtung → Schnittposition

Dies ist besonders wertvoll für:

  • Statement-Kücheninseln;
  • die Enden der Wasserfälle;
  • Feature-Wände;
  • buchmatchte Kompositionen;
  • Empfangstheken;
  • Kaminverkleidungen;
  • Treppen; und
  • maßgeschneiderte Steinmöbel.

Kennzeichnen Sie Mehrfach-Oberflächen-Teile sorgfältiger

Einige Komponenten zeigen nach der Installation mehr als eine Oberfläche.

Eine verdickte Inselkante, eine abgeschrägte Box, ein Sockel, eine Empfangstheke, ein Tischfuß oder eine Kaminverkleidung können mehrere sichtbare Oberflächen aufweisen.

In diesen Fällen können VORDERSEITE / RÜCKSEITE / OBERSEITE allein möglicherweise nicht ausreichen.

Die Zeichnung kann einzelne sichtbare Oberflächen identifizieren, zum Beispiel:

Flächenreferenz Bedeutung
VF-1 Primäre sichtbare Fläche
VF-2 Sekundäre sichtbare Rückseite
T Installierte Oberseitenorientierung
CF Verdeckte Fläche, falls das Projekt diese Notation verwendet

Auch hier sind die Codes selbst projektbezogen. Ihr Wert ergibt sich aus ihrer konsequenten Anwendung.

Flächenbeschriftungen sollten auch die Kantenbearbeitung steuern

Die Orientierung beeinflusst mehr als nur das Erscheinungsbild.

Wenn die falsche Seite als sichtbar interpretiert wird, könnte die Fabrik die falsche Kante bearbeiten.

Für jedes Teil sollte die Flächenorientierung abgestimmt werden mit:

  • polierten oder geschliffenen freiliegenden Kanten;
  • gezinkten Kanten;
  • abgerundete Kanten;
  • Rückwandanschlüssen;
  • wandseitigen Kanten;
  • fertig bearbeiteten Rückseiten;
  • die verdeckten Kanten; und
  • anderen projektspezifischen Fertigungsdetails.

Eine Zeichnung sollte daher ermöglichen, sowohl zu beantworten:

In welche Richtung zeigt das Teil?

und:

Welche Kanten erhalten die vorgesehene Bearbeitung?

Verwenden Sie orientierungsspezifische QC-Fotografien

QC-Fotografien werden weitaus nützlicher, wenn eine andere Person das Teil verstehen kann, ohne physisch in der Fabrik anwesend zu sein.

Für wichtige Komponenten kann ein nützliches QC‑Set umfassen:

cristallo‑quarzit‑Teil‑Orientierung‑End‑QC
cristallo‑quarzit‑Teil‑Orientierung‑End‑QC
  • vollständige Ansicht des fertigen Teils;
  • Stück-ID;
  • OBERSEITEN‑Angabe;
  • VORDERSEITE oder projektdefinierte Blickrichtung;
  • Anzeige der sichtbaren Fläche;
  • Nahaufnahmen der fertigen Kanten;
  • Ausschnittpositionen;
  • Referenz zum benachbarten Teil, sofern relevant; und
  • aktuelle Zeichnungsrevision.

Die Orientierungskennzeichnungen sollten klar genug sein, um sie zu interpretieren, dürfen jedoch eine fertige sichtbare Oberfläche nicht auf unzulässige Weise dauerhaft markieren.

Verlieren Sie die Orientierung während des Verpackens nicht

Ein Teil kann die Fertigung korrekt verlassen und dennoch am Empfangsort Verwirrung stiften, wenn seine Identität während des Verpackens verloren geht.

Die Verpackungsphase sollte die Projektreferenz bewahren:

Teil‑ID → Orientierung → Kiste → Projektbereich → Installationsposition

Wo praktikabel, kann die Kisten‑Dokumentation anzeigen:

  • Kistennummer;
  • Teil‑IDs im Inneren;
  • Projektzone;
  • Handhabungsorientierung, wo relevant;
  • Installationsreihenfolge, wo erforderlich; und
  • Verweise auf die aktuelle Packliste.

Das Etikett auf der Kiste unterstützt die Projektaufzeichnung. Es sollte kein Ersatz für die genehmigte Werkzeichnung werden.

Verwenden Sie “Diese Seite nach oben” nicht als Ersatz für die OBERSEITE

Diese Anweisungen können unterschiedliche Bedeutungen haben.

OBERSEITE beschreibt die vorgesehene Einbaulage des Bauteils.

DIESE SEITE NACH OBEN kann beschreiben, wie eine Kiste oder ein Bauteil beim Handling oder Transport ausgerichtet werden sollte.

Ein vertikal montiertes Wandpaneel könnte horizontal verpackt sein.

Daher sollten Einbaulage und Versand-/Handlingsausrichtung als getrennte Anweisungen betrachtet werden.

Die gleichen Kennzeichnungen auch bei der Objektübergabe beibehalten

Der Installateur sollte nicht gezwungen sein, die Ausrichtung der Teile anhand von Werksfotos oder Chat-Nachrichten wiederherzustellen.

Bei Projekten mit vielen ähnlichen Bauteilen kann das Übergabeprotokoll folgendes festhalten:

Zeichnungsposition → Teil-ID → Kiste → Seitenorientierung → benachbartes Teil → Montagesequence

Dies ist besonders nützlich bei großen Wandpaneel-Sets, Treppen, mehrteiligen Empfangstheken, Kaminen, Bädern sowie bei Projekten, in denen mehrere Bauteile ähnliche Abmessungen aufweisen.

Häufige Fehler bei Seitenkennzeichnungen

Fehler Warum dies Risiken birgt Bessere Kontrolle
„VORDERSEITE“ schreiben, ohne die Ansicht zu definieren Verschiedene Teams können unterschiedliche Referenzrichtungen verwenden Referenzansicht in der Zeichnungslegende festlegen
Spiegelbildliche Teile dieselbe ID geben Linke und rechte Teile können vertauscht werden Separate, stabile IDs vergeben
TOP anhand der Position im Werkslager festlegen Temporäre Produktionsposition kann sich ändern TOP folgt stets der eingebauten Ausrichtung
Einen Pfeil für mehrere Bedeutungen verwenden Adernrichtung und Einbaulage können miteinander verwechselt werden Jedes Symbol in der Legende klar definieren
Nur beim Verpacken neu kennzeichnen Verpackungsprotokoll kann mit Fertigungsprotokoll kollidieren Die ursprüngliche Teil-ID durch die gesamte Produktion beibehalten

Freigabeschranke für Seitenorientierung

Vor dem Schneiden oder Freigeben orientierungssensibler Quarzit-Teile prüfen:

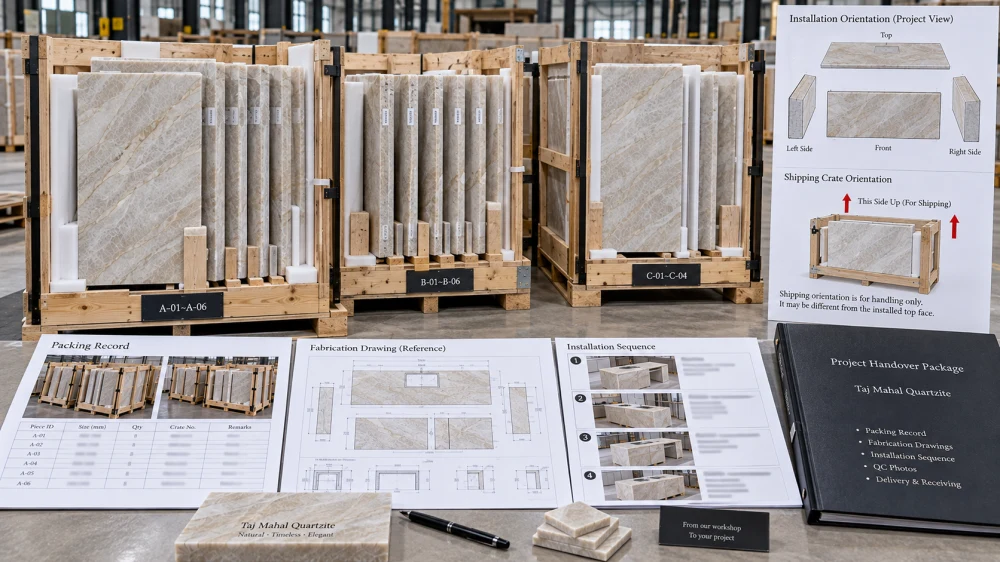

Quarzit-Teil-Ausrichtung–Verpackung–Übergabe
Quarzit-Teil-Ausrichtung–Verpackung–Übergabe

□ Aktuelle Zeichnungsrevision bestätigt

□ Referenzansichtsrichtung definiert

□ Legende für Seitenkennzeichnungen festgelegt

□ Jedes wichtige Bauteil besitzt eine stabile Teil-ID

□ Front-/Rückseite-/Top-Bedeutung eindeutig geklärt

□ Sichtbare Seiten identifiziert

□ Spiegelbildliche linke/rechte Teile separat identifiziert

□ Adernrichtungskennzeichnung dort separat definiert, wo erforderlich

□ Fertige Kanten auf die Orientierung abgestimmt

□ Tatsächliche Plattenanordnung dort überprüft, wo sie visuell wichtig ist

□ QC-Fotos bewahren Orientierungsreferenzen

□ Verpackungsetiketten bewahren Teil-IDs

□ Versandorientierung wird nicht mit der eingebauten TOP‑Ausrichtung verwechselt

□ Endgültige Genehmigungsrevision dokumentiert

FAQ

1. Warum sollten Quarzit-Teile mit Front, Rückseite und Top gekennzeichnet werden?

Gesichtsbeschriftungen helfen, die vorgesehene Ausrichtung eines gefertigten Bauteils während des Schneidens, der Kantenausführung, der Qualitätskontrolle, des Verpackens, des Empfangs und der Montage beizubehalten. Sie sind insbesondere bei richtungsabhängigen Steinen, spiegelnden Elementen, Wasserfällen, Wandpaneelen, Rückläufen sowie bei Bauteilen mit mehreren ähnlichen Abmessungen von Nutzen.

2. Was bedeutet „Front“ auf einer Quarzit-Werkzeichnung?

Die Vorderseite ist so zu verstehen, wie sie in der genehmigten Projektlegende definiert ist. Sie kann sich auf die Hauptansichtsseite, die Raumseite, die Sitzseite, die Außenseite oder eine andere projektspezifische Bezeichnung beziehen. Die Blickrichtung ist festzulegen und nicht anzunehmen.

3. Ist die sichtbare Seite immer die Frontseite?

Nein. Ein Bauteil kann mehrere sichtbare Oberflächen aufweisen, und die Frontrichtung des Gesamtprojekts kann die Ausrichtung der gesamten Montage beschreiben, statt nur einer Steinoberfläche. Bei komplexen Teilen sind die sichtbaren Seiten getrennt von Front-, Rückseiten- und Top-Orientierung zu identifizieren.

4. Wie sollten gespiegelte Quarzit‑Teile gekennzeichnet werden?

Weisen Sie jeder gespiegelten Komponente eine eigene, eindeutige Stück-ID zu und legen Sie deren eingebaute Ausrichtung, die sichtbare Oberfläche, die bearbeiteten Kanten sowie ggf. die linke oder rechte Position fest. Verlassen Sie sich nicht allein auf identische Abmessungen und gehen Sie nicht davon aus, dass eine Schnittanweisung einfach umgedreht werden kann.

5. Ist ein “Oberseite”‑Etikett dasselbe wie ein „Diese Seite nach oben“‑Versandetikett?

Nein. “Oberseite” beschreibt in der Regel die vorgesehene Einbauausrichtung des Teils. „Diese Seite nach oben“ kann hingegen eine Transport‑ oder Handhabungsanweisung sein. Ein Bauteil kann in einer anderen physischen Ausrichtung verpackt werden, als es letztlich eingebaut wird.

6. Sollten auf Quarzit‑Zeichnungen sowohl Oberflächenkennzeichnungen als auch Pfeile zur Adernrichtung angegeben werden?

Sie können dies, wenn beide relevant sind. Gesichtsbeschriftungen geben die Ausrichtung der Komponenten an, während Pfeile zur Venenrichtung eine separat festgelegte visuelle oder räumliche Zielrichtung vermitteln. Die Zeichenerklärung sollte beide Aspekte erläutern, damit ein Symbol nicht zwei unterschiedliche Funktionen übernehmen muss.

7. Sollen die Kennzeichnungen „Vorderseite“, „Rückseite“ und „Oberseite“ im Packauftrag verbleiben?

Das Packprotokoll sollte ausreichend Informationen enthalten, um die Kiste und das fertige Bauteil wieder dem genehmigten Ausrichtungsprotokoll zuzuordnen. Die stabile Stück-ID ist dabei von besonderer Bedeutung. Packetiketten unterstützen die Werkzeichnungen, sollten diese jedoch nicht ersetzen.

Endgültige AusrichtungsregelKennzeichnen Sie ein Quarzit‑Teil nicht mit „VORDERSEITE“, „RÜCKSEITE“ oder „OBERSEITE“, bevor das Projekt die Blickreferenz festgelegt hat. Halten Sie anschließend die Kette konsequent ein: Blickrichtung → Teil‑ID → Flächenkennzeichnung → Sichtbare Fläche → Plattenlayout → Fertigung → Qualitätskontrolle → Verpackung → Übergabe bei der Montage.

Für die projektbezogene Fertigung von Naturquarzit kann HRST STONE die Abstimmung von tatsächlichen Plattenreferenzen, CAD‑/Werkstattzeichnungen, Schnittlayouts, Teil‑IDs, Angaben zur sichtbaren Fläche, Hinweisen zur Adernrichtung, Fertigungsdetails, Qualitätskontrollfotos, Verpackungskennzeichnungen sowie Exportdokumentationen für den bestätigten Steinscope übernehmen. Bitte senden Sie Josh vor der endgültigen Freigabe des Schnitts die aktuellen Zeichnungen, Maße, Mengenangaben, Oberflächenbeschaffenheit, sichtbaren Flächen, Kantenanforderungen, Anpassungsbedingungen sowie den Lieferort.

© HRST STONE / XIAMEN HRST STONE CO., LTD. Alle Rechte vorbehalten.

Verwandte Produkte

Nehmen Sie Kontakt mit uns auf
