كيفية وضع العلامات على الوجه الأمامي والخلفي والعلوي لقطع الكوارتزيت

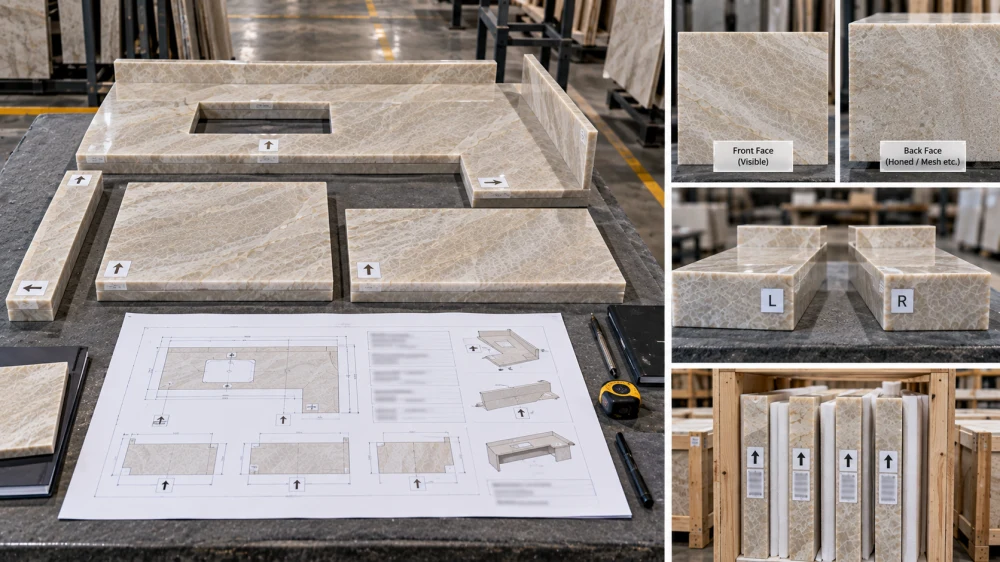

تُلتقط صورة لقطعة كوارزيت مصنوعة في المصنع وتُوضع عليها العلامات التالية:

الوجه الأمامي

يبدو الأمر واضحاً إلى أن يطرح أحدهم السؤال التالي:

أي جهة يُقصد بالوجه الأمامي؟

بالنسبة لجزيرة المطبخ، قد يعني مصطلح “الوجه الأمامي” الجانب المخصص للجلوس، أو الجانب العملي، أو ببساطة الجهة المواجهة للشخص الذي وضع الرسم.

أما بالنسبة للوحة الجدار، فقد يكون مصطلح “الوجه العلوي” واضحاً بعد التركيب، لكنه أقل وضوحاً أثناء وضع اللوحة بشكل أفقي في المصنع.

بالنسبة لاثنين من أسطح المناضد المتشابهة والمقلوبة، قد تبدو إحدى القطعتين شبه متطابقتين مع الأخرى حتى يتم تدويرها أو قلبها.

لهذا السبب يجب اعتبار ملصقات وجه قطعة الكوارزيت جزءاً من نظام اتجاه مسيطر عليه بدلاً من مجرد ملاحظات غير رسمية في المصنع.

ابدأ بتحديد مرجع الرؤية

قبل كتابة كلمات مثل "الأمامي"، "الخلفي"، "الأيسر"، "الأيمن"، أو "العلوي" على أي رسم أو مكوّن، يجب تحديد مرجع المشروع.

على سبيل المثال:

قد يختلف الصياغة من مشروع لآخر.

المهم هو أن يكون لمصطلح "الأمامي" معنى محدد واحد طوال حزمة الرسومات وسجلات الإنتاج.

مصطلحات "الأمامي"، "الخلفي"، و"العلوي" ليست مصطلحات عامة في عالم الحجر

لا يوجد سبب لافتراض أن كل مهندس معماري، أو مصنع، أو فني تركيب، أو مورد، أو مدير مشروع سيترجم هذه الملصقات بنفس الطريقة تماماً.

بدلاً من ذلك، قد يستخدم المشروع المصطلحات التالية:

• جهة الغرفة / جهة الجدار؛;
• الجهة العامة / جهة الخدمات؛;
• الداخل / الخارج؛;
• الوجه النهائي / الوجه المخفي؛;
• الشمال / الجنوب / الشرق / الغرب؛;
• العلوي / السفلي؛;
• الأيسر / الأيمن؛ أو
• اتفاقية اتجاه أخرى خاصة بالمشروع.

استخدم أي مصطلح يخلق أقل قدر من الغموض في التطبيق الفعلي.

امنح كل قطعة مهمة معرّف قطعة ثابت

قد يصبح ملصق الوجه دون معرف القطعة منفصلاً عن بقية المشروع.

على سبيل المثال:

الوجه العلوي

أقل فائدة بكثير من:

القطعة I-01 — الوجه العلوي

سلسلة تتبع عملية هي:

مرجع البلاطة → موقع القطع → معرف القطعة → اتجاه الوجه → التصنيع → الفحص والتحكم بالجودة → الصندوق → موقع التركيب

يجب أن يظل معرف القطعة نفسه قابلاً للتعرف عليه عبر سجلات المشروع ذات الصلة.

موقع دليل خطة قطع الكوارزيت يفسر لماذا يجب أن تبقى مراجع البلاطة الفعلية ومعرفات القطع النهائية متصلة خلال عمليات القطع، والفحص والتحكم بالجودة، والتغليف، والتركيب.

قم بإدراج مفتاح توضيحي للوجه في الرسومات الإنشائية

لا تغادر المصنع لابتكار مفتاح توضيحي بعد بدء عملية القطع.

أدرج اتفاقية التوجيه مباشرةً ضمن حزمة الرسومات المُدارة.

هذه أمثلة، وليست رموزًا عالمية للصناعة. يجب أن يحكم مفتاح المشروع المعتمد معناها.

الوجه المرئي والوجه الأمامي ليسا دائمًا شيئًا واحدًا

هذا التمييز مهم.

قد يحتوي لوحة جدارية مستطيلة على:

• وجه واحد مرئي ومصقول؛;
• وجه خلفي مخفي؛;
• حافة علوية محددة؛;
• حافة يسرى؛ و
• حافة يمينية.

قد يكون تسمية السطح المرئي بـ“الواجهة” أمرًا مناسبًا.

لكن فكر في لوحة شلال لجزيرة المطبخ.

قد يكون سطحها المرئي الرئيسي هو المستوى العمودي الخارجي، بينما قد يشير “الواجهة” إلى جانب الجلوس في الجزيرة بأكملها.

لذلك، بالنسبة للمكونات المعقدة، استخدم معلومات منفصلة لكل من:

الوضع المثبت + الوجه المرئي + اتجاه القطعة

بدلًا من إجبار كل متطلب على أن يُدرج تحت كلمة "الواجهة".

الطرف العلوي يعني الطرف العلوي المثبت، وليس الموقع على طاولة المصنع

قد تستلقي لوحة جدارية عمودية بشكل مسطح أثناء القطع.

قد يتم تخزين لوحة الشلال أفقيًا.

قد يُدور حاجز الرشاشات 90 درجة لإجراء صقل الحواف.

يجب أن يظل ملصق "الطرف العلوي" يشير إلى الوضع المثبت المقصود.

هذا يمنع تغيير المعنى المشروع بسبب الوضع المؤقت في المصنع.

لماذا تحتاج القطع المتناظرة إلى معرفات منفصلة

يمكن لجزئين أن يمتلكا أبعادًا متطابقة ولا يزالا غير قابلتين للتبادل.

يحدث هذا غالبًا مع:

• عودة الطاولات الجانبية اليسرى واليمنى؛;
• ألواح الشلال المزدوجة؛;
• ألواح جانب الموقد؛;
• قطع جوانب السلالم؛;
• عودة ألواح الجدران؛;
• أطراف منضدة الاستقبال؛;
• كسوة الأعمدة؛ و
• مجموعات أخرى متناظرة.

إذا كان هناك قطعتان متماثلتان وكلاهما مُعلَّم بالعلامة:

لوحة كوارتزيت بمقاس 600 × 900

فإن الأبعاد لا توضح للمصنع أيهما اليسار وأيهما اليمين.

بدلاً من ذلك، استخدم مراجع مميزة مثل:

V-L01 و V-R01

أو نظام آخر محدد ضمن المشروع.

لا تقم بإنشاء قطعة متماثلة عن طريق قلب وجه الحجر

هذا إجراء تحكم أساسي في حالة الحجر الطبيعي.

لنفترض أن لوحتين على شكل شلال لهما هندسة متماثلة.

يجب ألا يفترض المصنع أن اللوحة الثانية يمكن إنتاجها ببساطة عن طريق قلب تعليمات القطع الخاصة باللوحة الأولى.

قد يتغير ذلك:

• وجه اللوح الذي يبقى مرئياً؛;
• حركة الحجر؛;
• العلاقة مع سطح الجزيرة؛;
• تصنيع الحواف؛;
• اتجاه التوصيل الزاوي؛;
• اتجاه الجانب النهائي؛ و
• العلاقة البصرية النهائية بين القطعتين.

تسميات الوجه واتجاه العروق تحل مشكلات مختلفة

تسمية السطح تُخبر الفريق بأي حافة أو اتجاه يجب أن يكون في الأعلى بعد التركيب.

سهم اتجاه العروق يعبّر عن نية بصرية أو اتجاهية محددة ضمن المشروع.

هما مرتبطان، لكنهما ليسا بديلين لبعضهما البعض.

على سبيل المثال، يمكن تركيب لوحة جدارية بتوجيه صحيح للسطح العلوي، بينما تظل حركة الحجر المقصودة معكوسة.

ال رموز اتجاه العروق في الكوارتزيت ترشد تشرح لماذا ينبغي ربط الأسهم الاتجاهية بمعرف القطعة، والأوجه المرئية، والدرزات، وتخطيط اللوح الفعلي، بالإضافة إلى مفتاح الرسم المحدد.

عرض تسميات الوجه على تخطيط اللوح الفعلي

بالنسبة للقطع الحساسة بصرياً، فإن رسم المحل وحده لا يكفي.

بمجرد اختيار ألواح الكوارتزيت الفعلية، انقل معلومات التوجيه الهامة إلى مراجعة تخطيط اللوح.

هناك علاقة مفيدة هي:

رقم اللوحة → معرف القطعة → الوجه المرئي → اتجاه السطح العلوي → اتجاه العروق → موقع القطع

وهذا ذو قيمة خاصة بالنسبة لـ:

• جزر المطبخ ذات الطابع الواضح؛;
• أطراف الشلالات؛;
• الجدران المميزة؛;
• التراكيب المتطابقة؛;
• عدادات الاستقبال؛;
• حواف المواقد؛;
• السلالم؛ و
• أثاث حجري مخصص.

تسمية القطع متعددة الأوجه بعناية أكبر

بعض المكونات تكشف عن أكثر من سطح واحد بعد التركيب.

حافة الجزيرة السميكة، الصندوق المُشذَّب، القاعدة، عداد الاستقبال، قاعدة الطاولة، أو حواف الموقد قد تكون لها عدة أوجه مرئية.

في هذه الحالات، قد يكون استخدام الجهة الأمامية/الخلفية/العلوية وحدها غير كافٍ.

يمكن للرسم أن يحدد الأسطح المرئية الفردية، على سبيل المثال:

مرة أخرى، تُحدَّد الرموز نفسها حسب المشروع. وتستمد قيمتها من استخدامها بشكل متسق.

ينبغي أن تتحكم ملصقات الوجه أيضًا في تشطيب الحواف

يؤثر الاتجاه على أكثر من مجرد المظهر الخارجي.

إذا تم تفسير الجانب الخاطئ على أنه مرئي، فقد يقوم المصنع بتشطيب الحافة الخاطئة.

بالنسبة لكل قطعة، يجب تنسيق اتجاه الوجه مع:

• الحواف المكشوفة المصقولة أو المصقولة بالحجر؛;
• الحواف المقطوعة بزاوية 45 درجة؛;
• حواف مخففة؛;
• واجهات الحوائط الخلفية؛;
• الحواف المواجهة للجدار؛;
• العودة المشطوبة؛;
• الحواف المخفية؛
• تفاصيل التصنيع الأخرى الخاصة بالمشروع.

لذلك، ينبغي أن يتيح الرسم الإجابة على السؤالين التاليين:

أي اتجاه تواجهه القطعة؟

و:

أي الحواف تتلقى التشطيب المحدد؟

استخدام صور فحص جودة خاصة بالاتجاه

تصبح صور الفحص أكثر فائدة بكثير عندما يتمكن شخص آخر من فهم القطعة دون الحاجة إلى التواجد فعليًا في المصنع.

بالنسبة للمكونات الهامة، يمكن أن يشمل مجموعة فحص جودة مفيدة ما يلي:

• منظر كامل للقطعة النهائية؛;
• معرف القطعة؛;
• إشارة إلى الوجه العلوي؛;
• الجهة الأمامية أو اتجاه الرؤية المحدد حسب المشروع؛;
• إشارة إلى الوجه المرئي؛;
• لقطات مقربة للحواف المشطوبة؛;
• مواضع الفتحات؛;
• مرجع للقطع المجاورة عند الاقتضاء؛ و
• الإصدار الحالي للرسم.

يجب أن تكون علامات الاتجاه واضحة بما يكفي للفهم، لكنها لا ينبغي أن تترك أثرًا دائمًا على سطح مرئي نهائي بطريقة غير مقبولة.

لا تفقد الاتجاه أثناء التعبئة

قد تغادر القطعة المصنع بشكل صحيح، ومع ذلك تسبب ارتباكًا في موقع الاستلام إذا فقدت هويتها أثناء التعبئة.

يجب أن تحافظ مرحلة التعبئة على مرجع المشروع:

معرف القطعة → الاتجاه → الصندوق → منطقة المشروع → موقع التركيب

حيثما كان ذلك عمليًا، يمكن أن توضح وثائق الصندوق ما يلي:

• رقم الصندوق؛;
• معرفات القطع داخل الصندوق؛;
• منطقة المشروع؛;
• اتجاه المناولة عند الاقتضاء؛;
• تسلسل التركيب عند الحاجة؛ و
• إشارات إلى قائمة التعبئة الحالية.

الملصق الموجود على الصندوق يدعم سجل المشروع، ولا ينبغي أن يحل محل الرسم المعتمد للمصنع.

لا تستخدم عبارة “هذا الجانب لأعلى” كبديل لعبارة "الوجه العلوي"/[QWEN_MT_ITEM_1] [QWEN_MT_ITEM_2]قد تحمل هذه التعليمات معاني مختلفة.

الوجه العلوي.

يصف الاتجاه المقصود لتثبيت المكوّن. هذا الجانب لأعلى.

قد تشير إلى كيفية وضع الصندوق أو المكوّن أثناء المناولة أو النقل. قد يتم تعبئة لوحة حائط مثبتة عموديًا بشكل أفقي.

لذلك، ينبغي أن يظل اتجاه التثبيت واتجاه الشحن والمناولة تعليمات منفصلة.

احمل الملصقات نفسها عند تسليم الموقع.

لا ينبغي للمُركِّب أن يعيد بناء اتجاه القطعة استنادًا إلى صور المصنع أو رسائل الدردشة.

بالنسبة للمشاريع التي تحتوي على العديد من المكوّنات المتشابهة، يمكن لسجل التسليم أن يحفظ:.

موقع الرسم → معرّف القطعة → الصندوق → اتجاه الوجه → القطعة المجاورة → تسلسل التركيب

يصبح هذا الأمر مفيدًا بشكل خاص لمجموعات كبيرة من ألواح الجدران، والسلالم، وطاولات الاستقبال متعددة الأجزاء، والمدافئ، والحمامات، وكذلك في المشاريع التي تضم عدة مكوّنات ذات أبعاد متشابهة.

أخطاء شائعة في ملصقات الوجه.

الخطأ

قبل قطع أو الإفراج عن قطع الكوارتزيت الحساسة للاتجاه، تأكد من:

معرّف قطعة الكوارتزيت – اتجاه التثبيت – التعبئة – التسليم

□ تم تحديد اتجاه الرؤية المرجعي

□ تم تحديد مفتاح ملصقات الوجه

□ كل مكوّن مهم لديه معرّف ثابت للقطعة

□ معنى "الأمامي" / "الخلفي" / "العلوي" واضح وغير مبهم

□ تم تحديد الوجوه المرئية

□ تم تحديد القطع المتناظرة اليسرى واليمنى بشكل منفصل

□ تم تحديد تدوين اتجاه العروق بشكل منفصل حيث يلزم ذلك

□ تم تنسيق الحواف النهائية مع اتجاه التثبيت

□ تم مراجعة تخطيط البلاطة الفعلي حيث يكون ذا أهمية بصرية

□ صور فحص الجودة تحافظ على مراجع الاتجاه

□ ملصقات التعبئة تحافظ على معرّفات القطع

□ اتجاه الشحن لا يختلط مع "الوجه العلوي" المثبت

□ تم تسجيل مراجعة الموافقة النهائية

1. لماذا يجب تسمية قطع الكوارتزيت بالأمامي والخلفي والعلوي؟

التعليمات

2. ما معنى "الأمامي" في رسم المحل الخاص بالكوارتزيت؟

تساعد ملصقات الوجه على الحفاظ على الاتجاه المعتمد للقطعة المصنّعة خلال عمليات القطع، وإنهاء الحواف، وفحص الجودة، والتعبئة، والاستلام، والتركيب. وهي مفيدة بشكل خاص في حالات الأحجار ذات الاتجاه المحدد، والقطع المرآتية، والشلالات، ولوحات الجدران، والعودة، والمكوّنات ذات الأبعاد المتشابهة المتعددة.

3. هل الوجه المرئي هو دائمًا الوجه الأمامي؟

يُقصد بـ«الواجهة الأمامية» ما تحدده شريحة المشروع المعتمدة. وقد يشير ذلك إلى جانب الرؤية الرئيس، أو جانب الغرفة، أو جانب المقاعد، أو الوجه الخارجي، أو أي مرجع آخر خاص بالمشروع. ويجب تحديد اتجاه الرؤية بدلاً من افتراضه.

3. Is the visible face always the Front face?

لا. قد يحتوي المكوّن على عدة أسطح مرئية، وقد يصف اتجاه الواجهة الأمامية للمشروع اتجاه التجميع الكامل بدلاً من اتجاه سطح واحد فقط. بالنسبة للقطع المعقدة، يجب تحديد الأوجه المرئية بشكل منفصل عن اتجاهات الواجهة الأمامية والخلفية والأعلى.

4. كيف ينبغي تسمية قطع الكوارزيت المرآتية؟

امنح كل مكوّن معكوس معرّف قطعة مستقر خاص به، وحدّد اتجاهه المُركَّب، والوجه الظاهر، والحافات المشطوفة، وموضعه الأيسر أو الأيمن عند الاقتضاء. لا تعتمد فقط على تطابق الأبعاد، ولا تفترض أن بإمكانك ببساطة قلب تعليمات القطع الواحدة.

5. هل تسمية السطح العلوي مماثلة لتسمية الشحن “هذا الجانب للأعلى”؟

لا. عادةً ما يُقصد بـ“السطح العلوي” وصف الاتجاه المقصود لتركيب القطعة. أما عبارة «هذا الجانب للأعلى» فقد تكون تعليمات للنقل أو المناولة. ويمكن أن تُعبأ القطعة في اتجاه مادي مختلف عن الاتجاه الذي ستُركَّب به في النهاية.

6. هل ينبغي إدراج كلٍّ من تسميات الأوجه وسهام اتجاه العروق على رسومات الكوارزيت؟

يمكنهما ذلك عندما يكون كلاهما ذا صلة. تُشير ملصقات الوجه إلى اتجاه المكوّن، بينما تُبيّن أسهم اتجاه العروق نية بصرية أو اتجاهية محددة بشكل منفصل. ينبغي أن يوضّح مفتاح الرسم كليهما، حتى لا يُطلب من رمز واحد أداء وظيفتين مختلفتين.

7. هل ينبغي الإبقاء على تسميات الواجهة الأمامية والخلفية والسطح العلوي في سجل التعبئة؟

يجب أن يحتفظ سجل التعبئة بما يكفي من المعلومات لربط الصندوق والقطعة النهائية بسجل الاتجاه المعتمد. ويُعد معرّف القطعة المستقرة ذا أهمية خاصة. تدعم ملصقات التعبئة الرسومات الإنشائية، لكنها لا ينبغي أن تحل محلها.

بالنسبة لتصنيع الكوارزيت الطبيعي القائم على المشاريع، يمكن لشركة HRST STONE تنسيق المراجع الفعلية للبلاط، ورسومات التصميم بالكمبيوتر/المصنع، وتخطيطات القطع، ومعرّفات القطع، وتدوين الأوجه المرئية، ومراجع اتجاه العروق، وتفاصيل التصنيع، وصور مراقبة الجودة، وهوية التعبئة، بالإضافة إلى الوثائق التصديرية الخاصة بنطاق الحجر المؤكد. يُرجى إرسال الرسومات الحالية والأبعاد والكميات والنهاية والأوجه المرئية ومتطلبات الحواف ومتطلبات التطابق ووجهة التسليم إلى جوش قبل الإفراج النهائي عن القطع.
